6.串口通讯

6.1 串口引脚

串口引脚对应关系（以SC-3568HA举例）

串口

引脚

功能

TXD

8

发送信号线

RXD

10

接收信号线

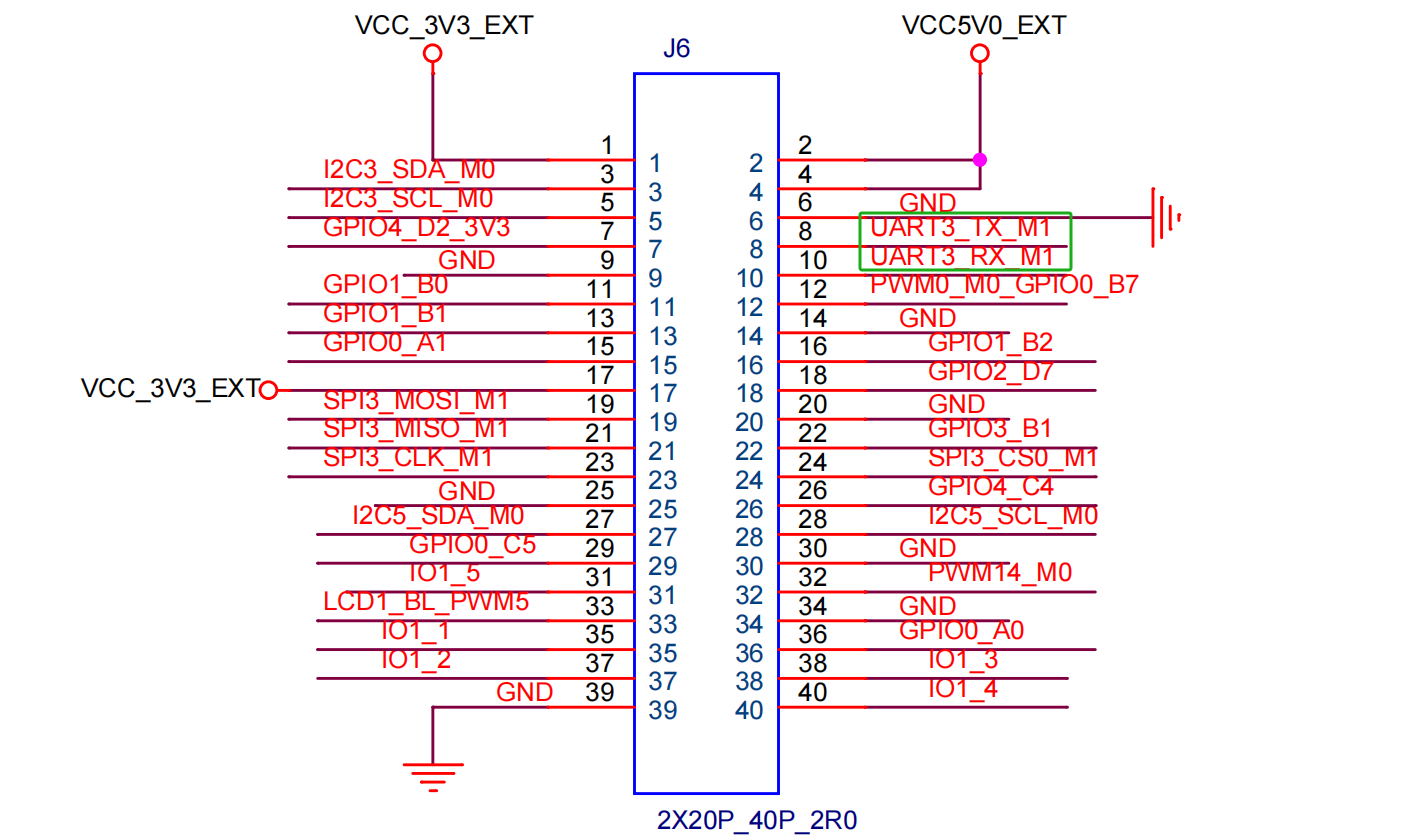

对应板卡40PIN上的UART3

40PIN-UART3

6.2 检查串口设备

查看串口设备是否生成

1 #执行命令查看串口设备
2ls /dev/ttyS*

如图所示，ttyS3为UART3，ttyS8为UART8（该串口被蓝牙模块占用）

ttyS

6.3 串口通讯测试

以SC-3568HA为例，通过USB转串口设备连接PC进行串口测试

6.3.1 连接串口

将USB转串口设备的TX，RX分别于40PIN上的UART3_RX与UART3_TX相连

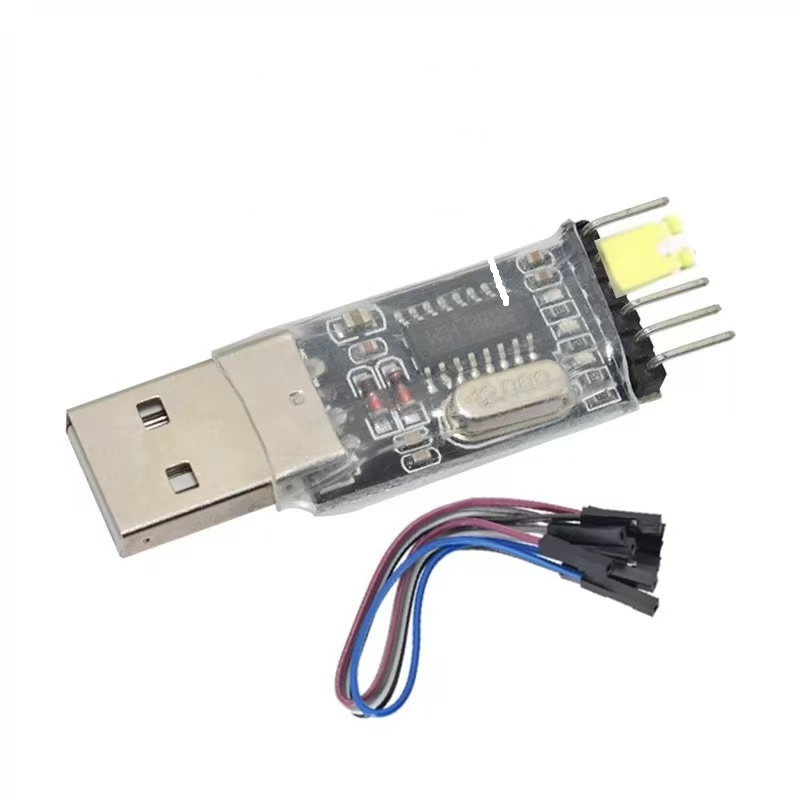

USB转TTL串口设备如图:

ttyS-5

  • TXD – RXD

  • RXD – TXD

  • GND – GND

6.3.2 查询串口参数修改波特率

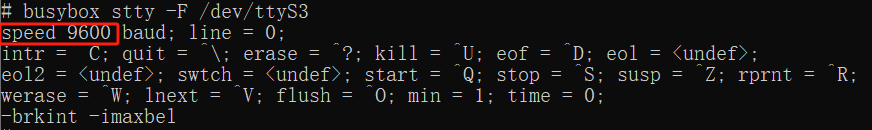

使用stty工具查询串口参数

1#在板卡的终端执行如下命令
2busybox stty -F /dev/ttyS3

如图：

ttyS-1

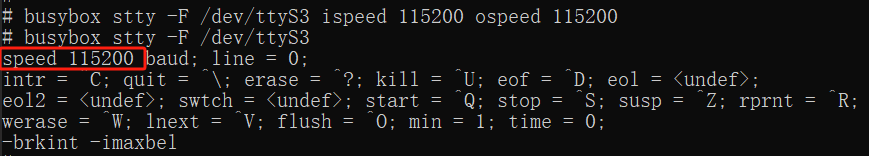

使用stty工具修改串口参数

1#设置通讯速率，其中ispeed为输入速率，ospeed为输出速率
2busybox stty -F /dev/ttyS3 ispeed 115200 ospeed 115200

如图：

ttyS-2

注意

每一次设备开机需要重新设置一遍波特率，重启默认会重置波特率为9600

6.3.3 与PC通讯

PC端配置好串口调试助手后，在板卡端使用如下命令测试串口发送数据：

备注

串口工具下载路径：https://pan.baidu.com/s/1ZUn2BNg-Sb6M-fWhDqAFMw?pwd=smcc 提取码：smcc

ShimetaPi开源鸿蒙资料>02-软件工具>Rockchip>OpenHarmony>串口工具>sscom5.13.1.exe

1#在板卡上的终端执行如下指令
2#使用echo命令向终端设备文件写入字符串"Hello!"、"OpenHarmony!"
3echo Hello! > /dev/ttyS3
4echo "OpenHarmony" > /dev/ttyS3
5#PC上的串口调试助手会接收到内容

如图：

ttyS-3

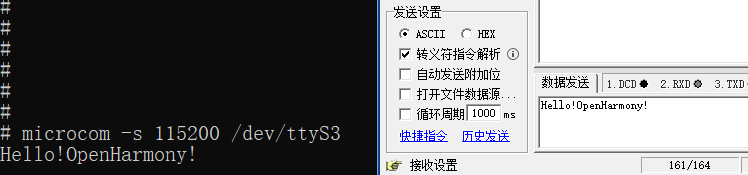

测试接收数据，可以使用microcom工具：

1#在板卡上的终端执行如下指令
2#使用microcom命令读取终端设备文件，-s参数可以设置波特率
3microcom -s 115200 /dev/ttyS3
4#microcom命令会等待
5#使用串口调试助手发送字符串
6#板卡的终端会输出接收到的内容

如图：

ttyS-4
